Оптично устройство

Определение

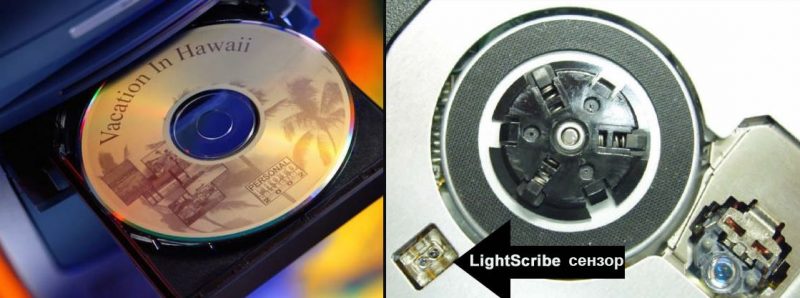

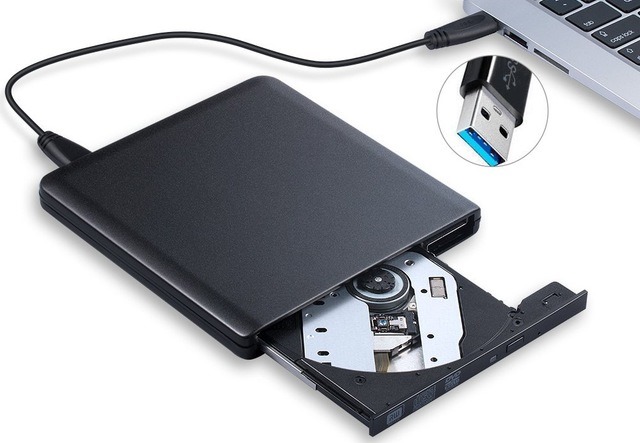

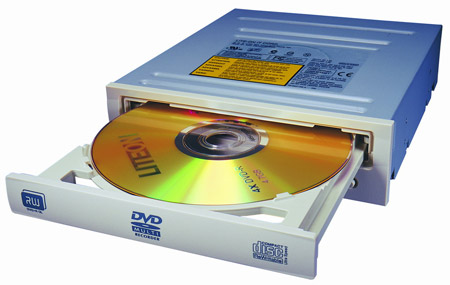

Оптичното дисково устройство (Optical Disk Drive, ODD) е компютърен хардуерен компонент, предназначен за четене или записване на информация върху оптични дискове. Носителите на информация могат да бъдат компактдискове (CD), DVD или Blu-ray диск. За четене и запис се използва лазерно лъчение.

Технологията на запис и четене

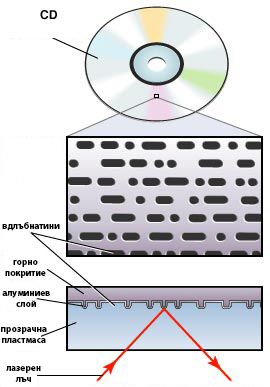

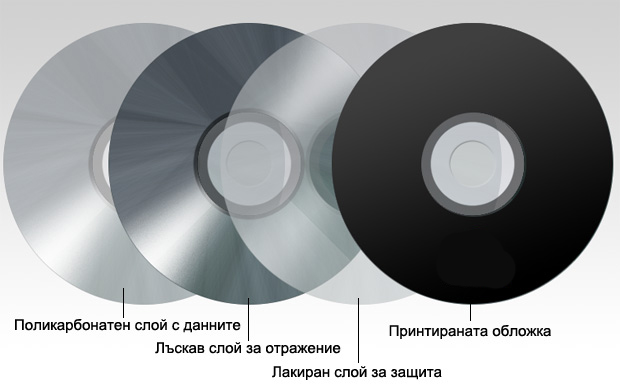

Стандартният оптичен диск (носител на информация) се състои от три слоя:
1. Подложка от поликарбонат, на който е щампован релефът на диска;
2. Слой с отразяващо покритие от алуминий;
3. Тънък защитен слой от лак, върху който в последствие се нанасят надписите и рисунките (обложката на диска).

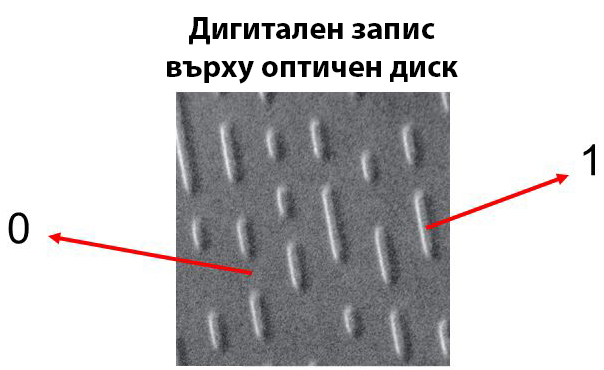

Информацията се записва върху диска във вид на спирална пътечка, тръгваща от центъра към периферията, по чиято дължина са разположени вдлъбнатини. Информацията се кодира с редуването на вдлъбнатини (щрихи) и промеждутъци между тях. Прочитането на информацията от диска става чрез отчитане на изменението на отражението от алуминиевия слой, чрез излъчване на светлина от маломощен лазер. Сензор определя дали се е отразил лъча от гладката повърхност или е бил разсеян и погълнат. Разсейването или поглъщането на лъча става на местата, където в процеса на запис са нанесени вдлъбнатини (щрихи). Силното отражение на лъча става там, където липсват такива вдлъбнатити (лъча се връща от отразяващата повърхност). Сензорът приема отразения лъч, а след това тази информация във вид на електрически сигнали се подава на микропроцесор, който ги преобразува в двоични сигнали (нули и единици). Вдлъбнатините са дълбоки около 100 нанометра, широки около 500 и дълги между 850 нанометра и 3.5 микрометра. Пътечката започва близо до централното отверствие и завършва на около 5 милиметра от външния край.

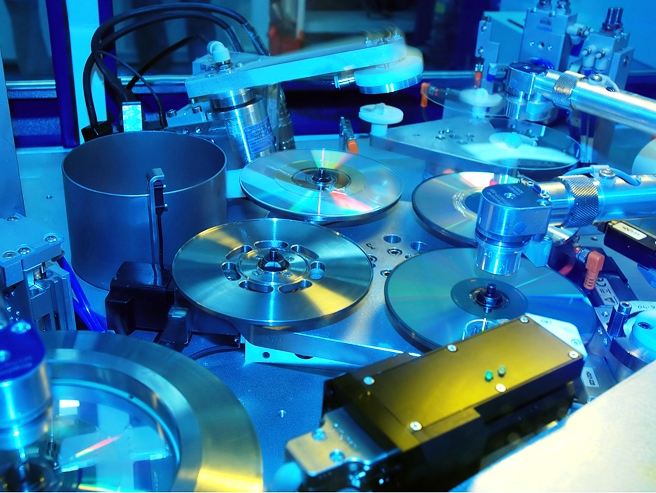

Записването на големи количества дискове става с помощта на големи машини, на които се задава оригинален диск, а те го използват като шаблон за всички останали, чрез пресоване на информацията му върху стотици и дори хиляди копия. Записът на копие става напълно автоматично като отнема само една секунда, а след това върху него се принтира обложка и се поставя в кутиика от машината робот. Този вид дискове (Пресовани дискове, Pressed CD) не могат да бъдат дозаписвани или презаписвани.

Видове оптични носители

1. CD (Компактдискът, Compact Disc)

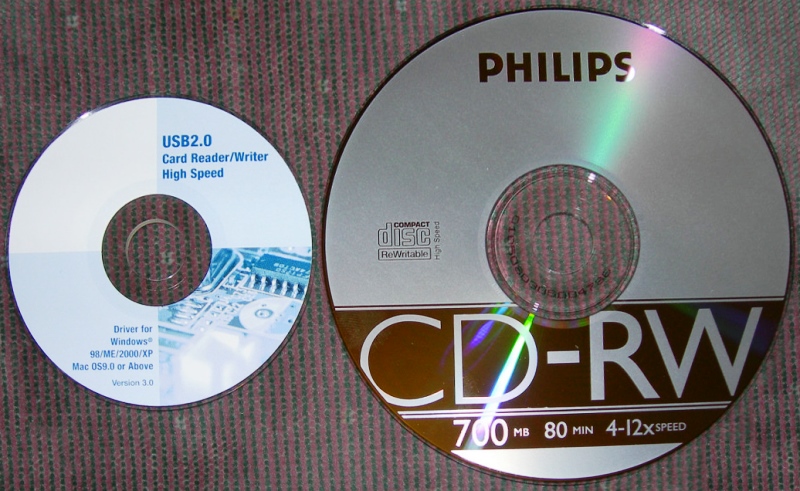

Диаметър: 12см.(CD), 8см.(mini CD).
Капацитет: 140 MB/650 MB/702 MB/790 MB/870 MB.
Скорост на запис/четене: 1х – 150 KB в секунда. За да получите скоростта на запис при по-бързи записващи устройства и дискове, умножете числото по съответния множител (2x = 300 KB/сек, 4x = 600 KB/сек и т.н.).

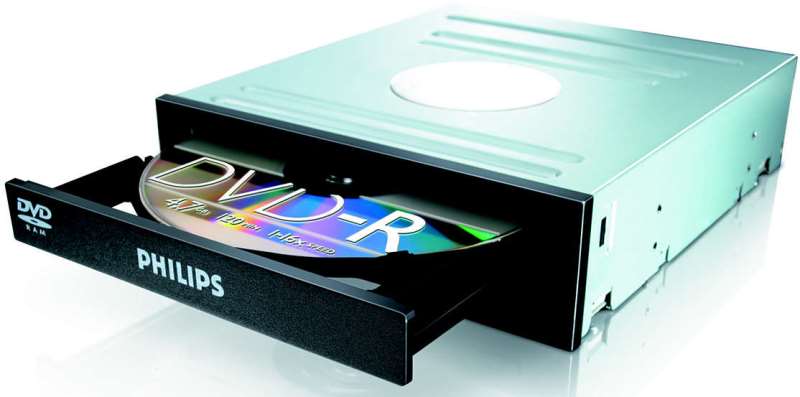

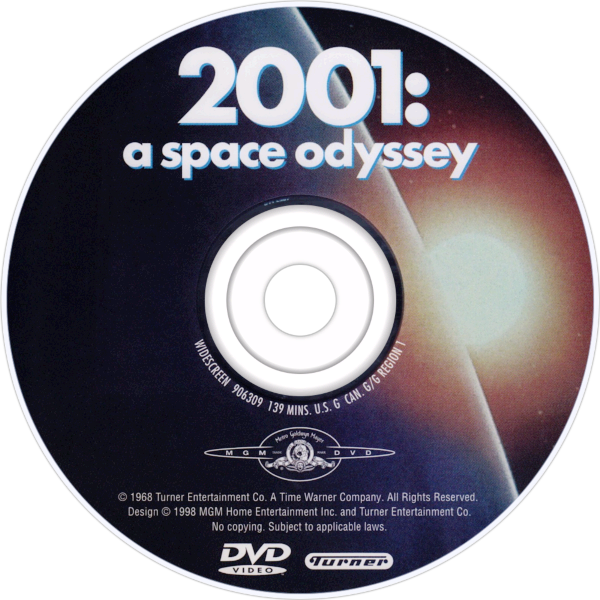

2. DVD (Digital Versatile Disk)
Диаметър: 12см., 8 см.
Капацитет: 1.4 GB/4.71 GB/9.4 GB.
Първите DVD-та са създадени от Pioneer и побират 3.95 GB информация. През 2005 година, отново Pioneer пускат на пазара двуслойни DVD-та с капацитет от 9.4 GB.
Скорост на запис/четене: 1х – 1.32 MB в секунда.
За да получите скоростта на запис при по-бързи записващи устройства и дискове, умножете числото по съответния множител (2x = 2.64 MB/сек, 4x = 5.28 MB/сек и т.н.)

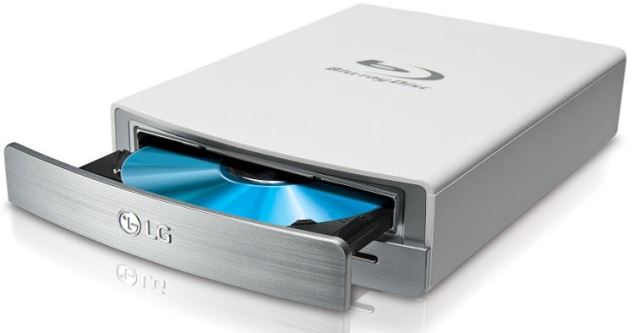

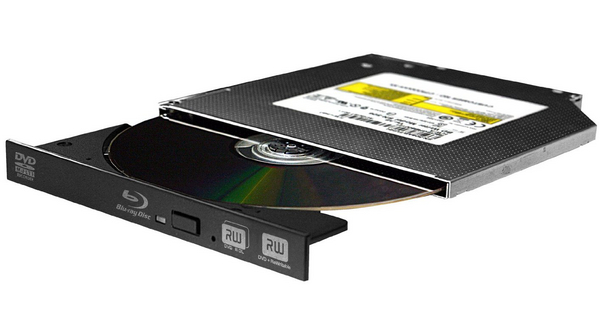

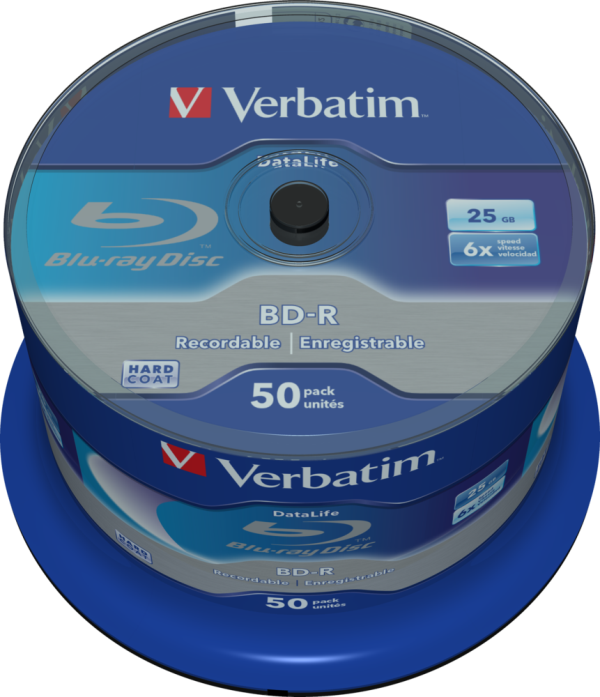

3. Blu-Ray (BD)
Диаметър: 12см.
Капацитет: 25 GB / 50 GB.
Скорост на запис/четене: 1х – 4.5 MB в секунда. За да получите скоростта на запис при по-бързи записващи устройства и дискове, умножете числото по съответния множител (2x = 9 MB/сек, 4x = 18 MB/сек и т.н.).

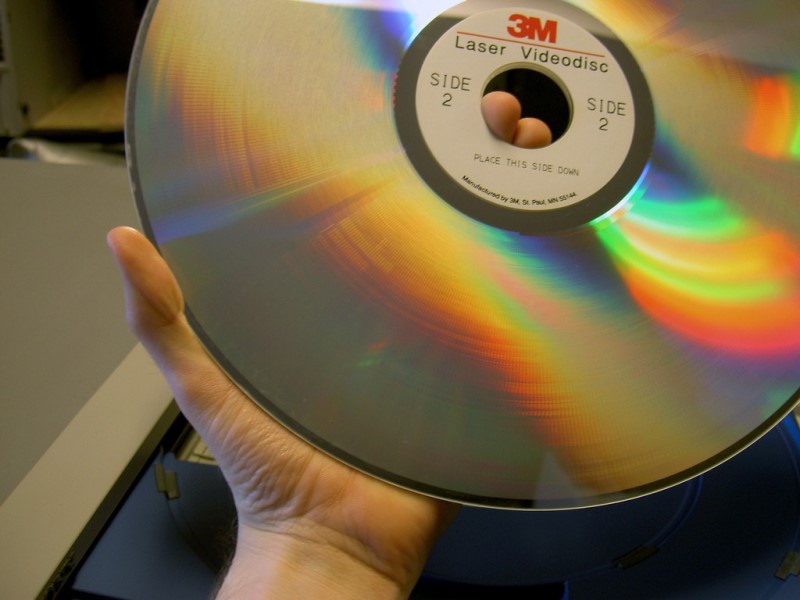

4. Laserdisc (LD) е исторически първият оптичен диск използван главно за възпроизвеждане на видео в домашни условия.
Диаметър: 30см., 20см., 12см. Дисковете са двустранни, четат се последователно от едната и другата страна, така обема на съхранената информация се удвоява.
