Определение

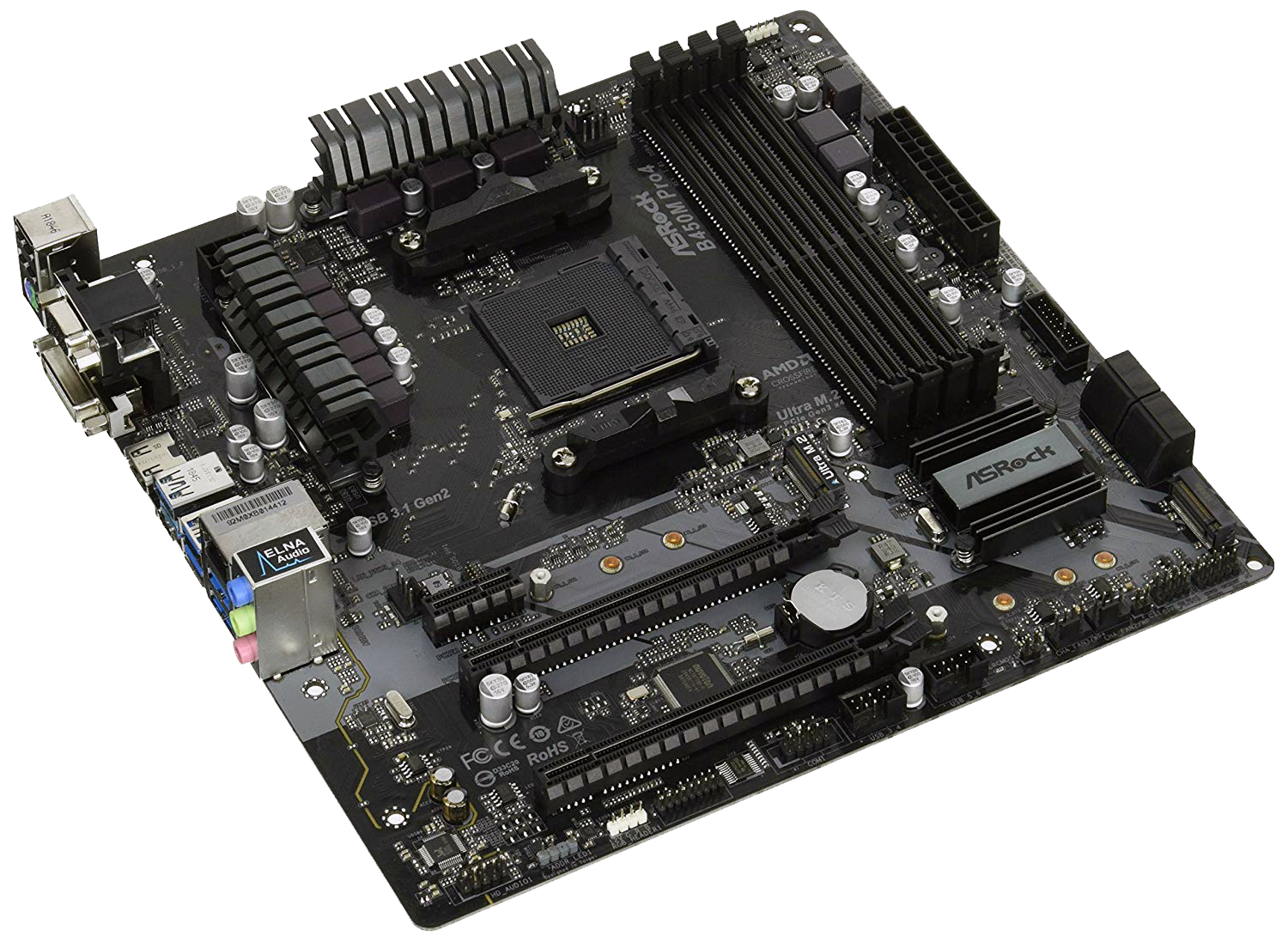

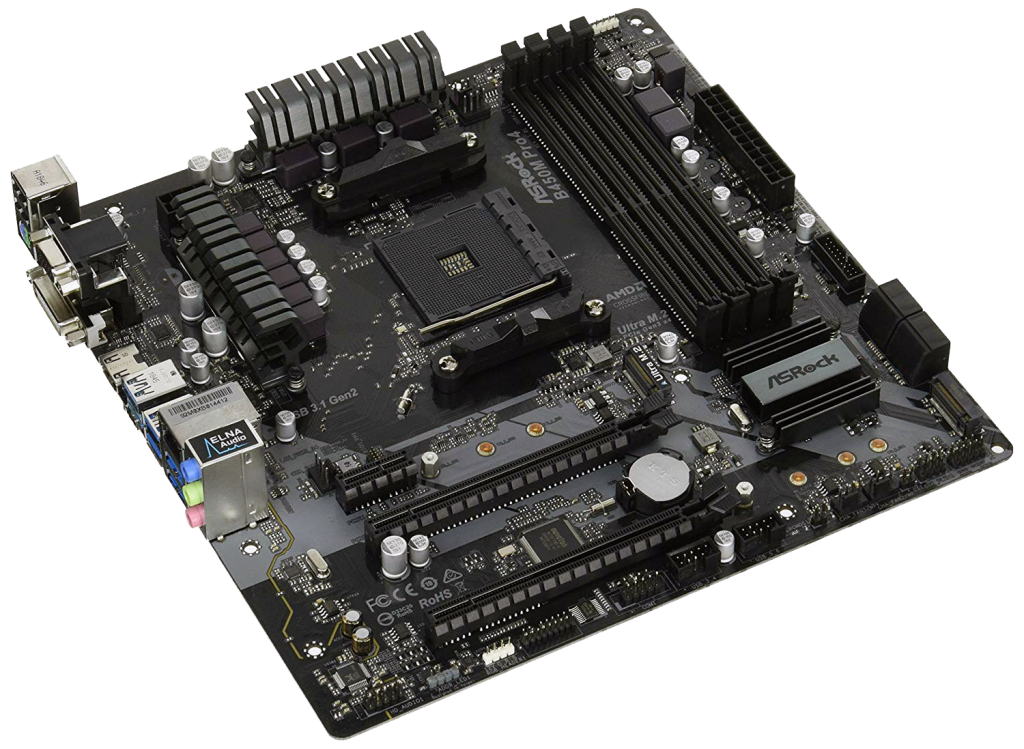

Дънната платка е голям лист от стъклотекстолит, покрит с проводници (писти), свързващи всички компютърни компоненти и устройства. Тя е основата, около която се изгражда целия компютър. От нея зависят вида процесор, типа и количеството оперативна памет, броя и видовете допълнителни контролери (видео и звукови карти, модеми и т.н.) и възможностите за ъпгрейд.
Шини (bus)

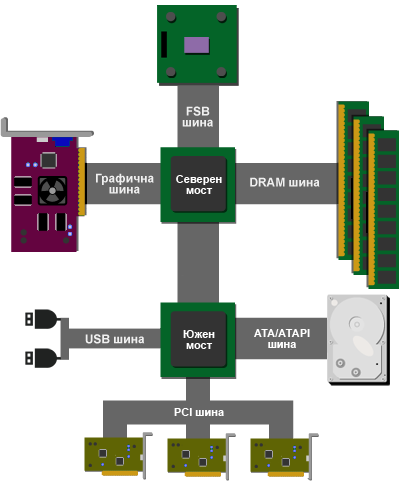

Дънната платка осигурява връзката между процесора и другите компоненти чрез мощни информационни канали (шини, BUS). Шините действат като магистрала за данни, давайки възможност на порциите данни да бъдат изпращани от една точка до друга. Основните шини са:
– FSB (Front Side Bus)-високоскоростна шина, която използва процесора за пренос на данни.
– PCI (Peripheral Component Interconnect)-основната входно-изходна шина към която се свързват допълнителните усторйства.
USB (Universal Serial Bus)-универсална серийна шина, към която се свързват външните устройства.
Чипсет

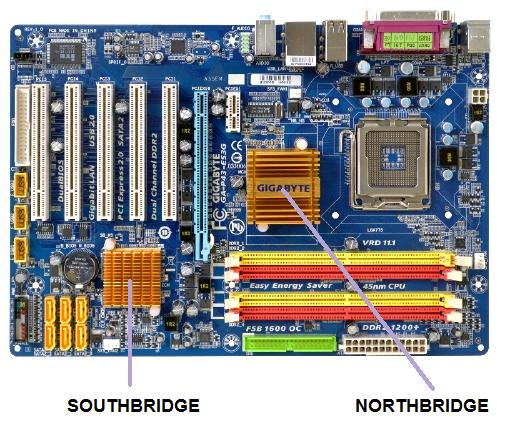

Чипсет е набор от специализирани чипове, който е част от системната логика на дънната платка и се състои от два компонента – северен (Northbridge) и южен мост (Southbridge). Северният мост свързва процесора към основни високоскоростни устройства – оперативна памет, графични контролери, a южният мост свързва по-бавната периферия – PCI или ISA контролери, USB контролер, аудио интерфйс и др.
Процесорно гнездо (сокет)

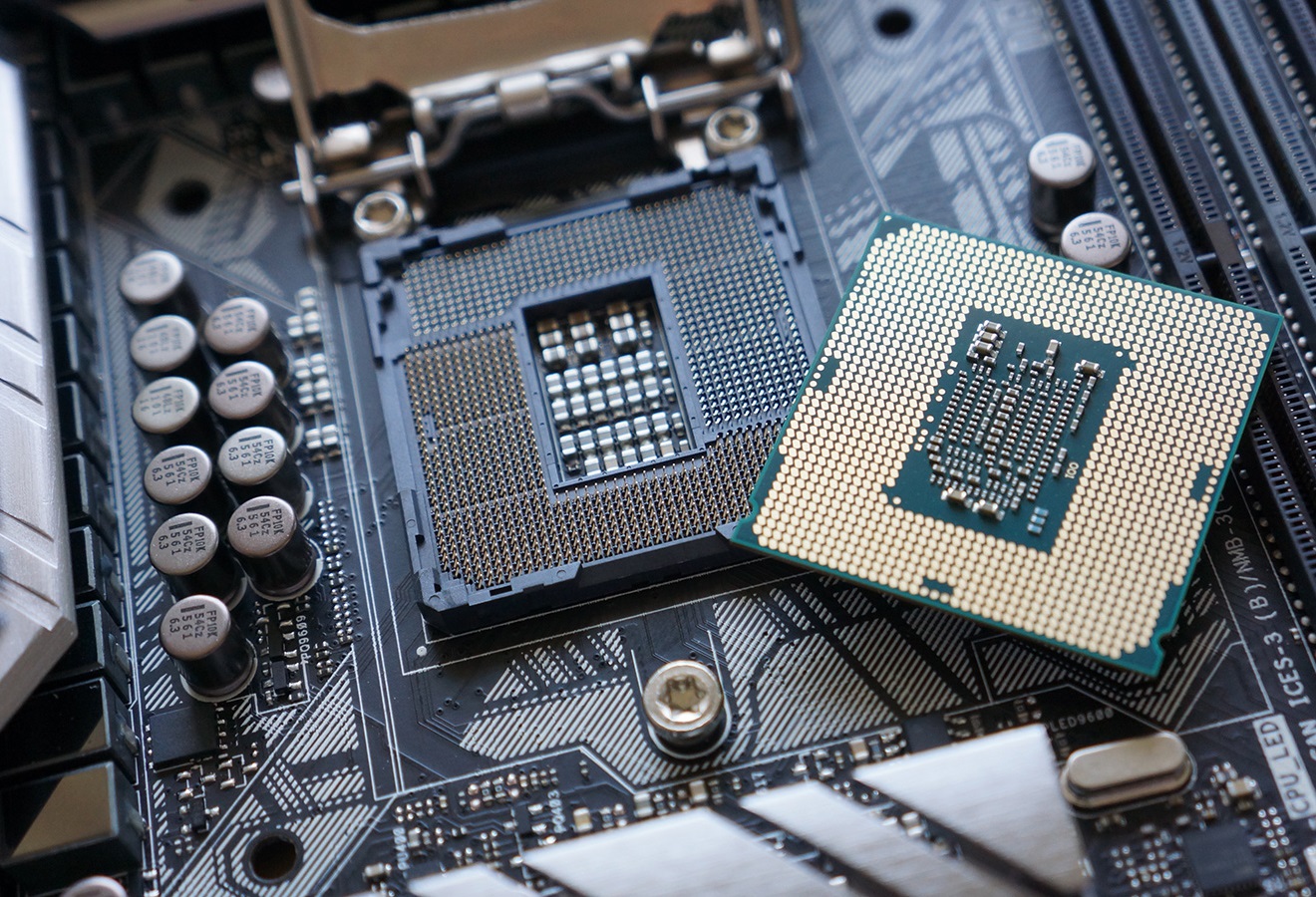

CPU socket или processor socket е връзката, която позволява на процесора на компютъра да бъде свързан към дънната платка.
Слотове

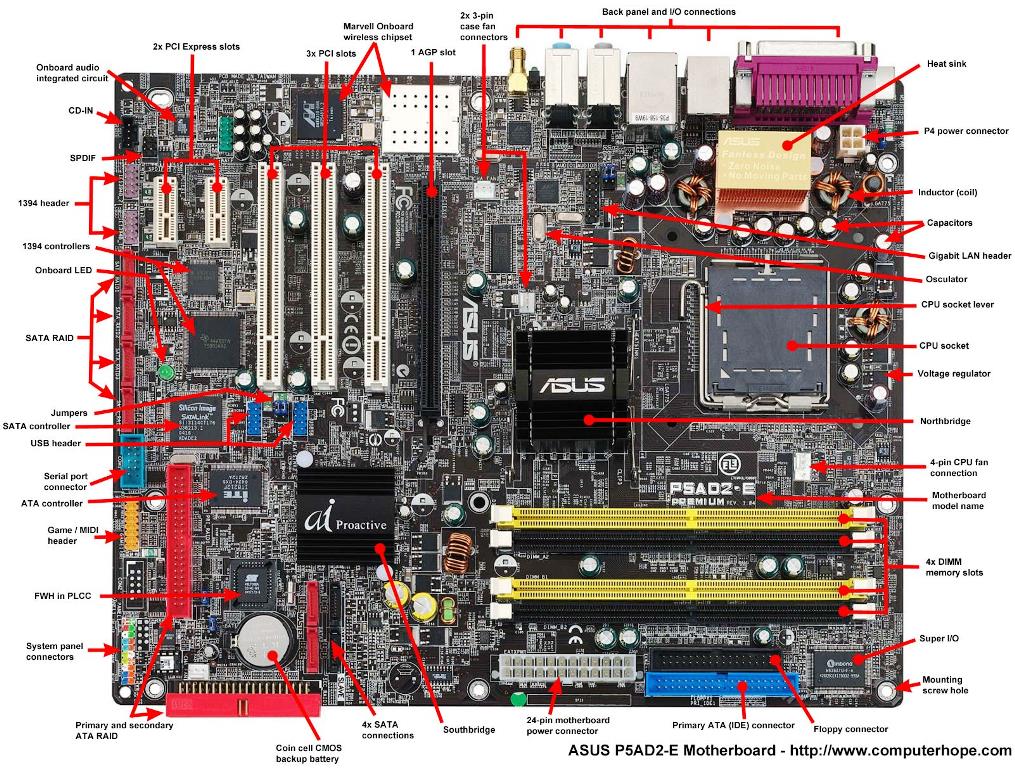

На дънната платка се разполагат разширителни слотове, които позволяват добавянето на компоненти. AGP или PCI-E служат за свързване на видео карта към компютъра. PCI слотовете служат за свързване на компоненти като звукови карти, мрежови карти, модеми, телевизионни тунери и други екстри. DIMM слотовете служат за поставяне на модулите с RAM памет.
Входно-изходни портове

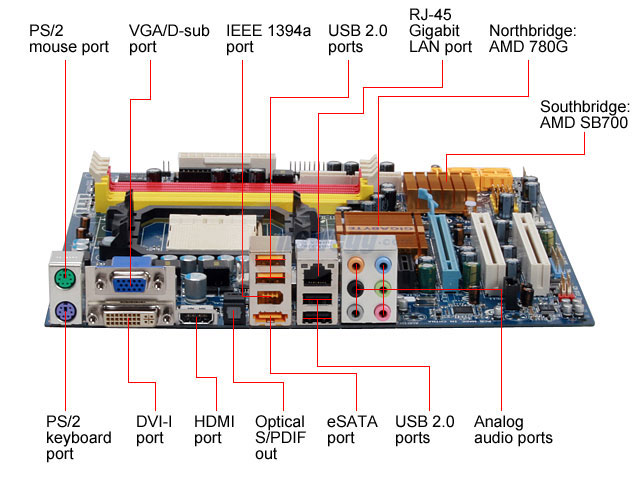

Представляват специални изводи за включване на входно-изходни периферни устройства – мишка, клавиатура, монитор, принтер, скенер. Намират се на задния панел на дъното.
Размери (форм-фактор)

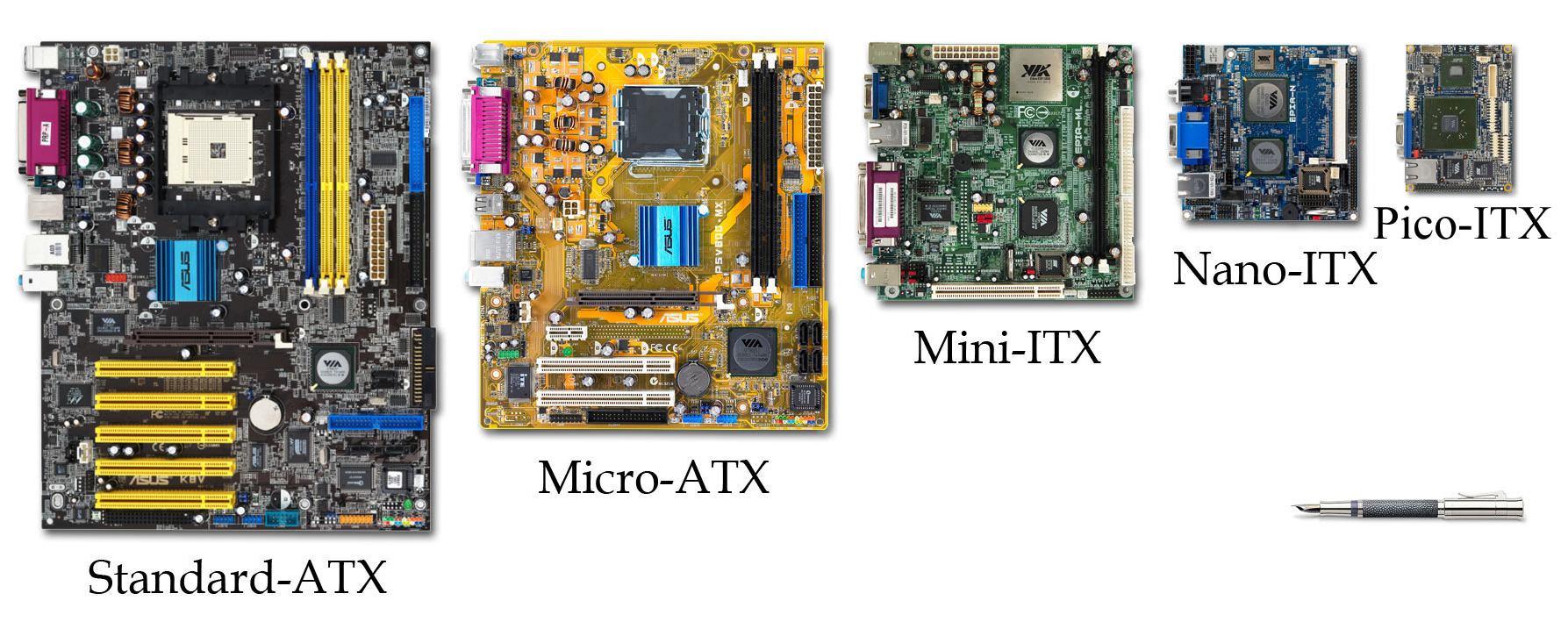

Терминът форм-фактор се отнася до физическата форма и размери на платката, както и конектори, отвори за винтове и други особености, които определят в каква кутия тя може да се инсталира. Съвременните форм-фактори включват ATX и неговите варианти: ATX, microATX, Mini-ATX, FlexATX и т.н.
